| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 輪輻式傳感器 | A631767 | 洽詢 | 洽詢 |
產品特點
技術指標
|
額定載荷 Rated capacities(Emax) |
10,20,25,30,40t |
|
靈敏度 Sensitivity |
3.0±0.003 mV/V |
|
綜合誤差 Total error |
±0.05 %F.S |
|
蠕變(30分鐘)Creep(30min) |
±0.05 %F.S |
|
零點平衡 Zero balance |
±1 %F.S |
|
零點溫度影響 TCO |
±0.02 %F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02 %F.S/10℃ |
|
輸入阻抗 Input resistance |
400 ±10 Ω(ohms) |
|
輸出阻抗 Output resistance |
352 ±2 Ω(ohms) |
|
絕緣電阻 Insulation resistance |
≥5000 MΩ |
|
溫度補償范圍 Temperature range,compensated |
-10～+40℃ |
|
工作溫度范圍 Temperature range,operating |
-30~+70 ℃ 30t,40t |
|
安全過載 Maximum safe overload |
150 %F.S, 120 %F.S |
|
極限過載 Ultimate overload |
250 %F.S, 200 %F.S |
|
推薦激勵電壓 Excitation,recommend |
10~12 V DC |
|
最大激勵電壓 Excitation,maximum |
15 V DC |
|
防封等級 Protection Class |
IP67 |
|
材質 Construction |
合金鋼Alloy Steel |
|
電纜 Cable |
Length:12m Diameter:φ6mm |
測量特性

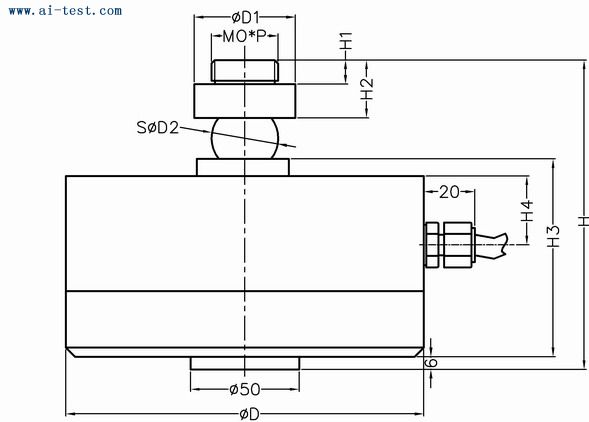

對應尺寸(mm):
|
額定載荷
Rated Load |
尺寸（mm）Size | ||||||||
|
D1 |
D2 |
D |
M*P |
H1 |
H2 |
H3 |
H |
H4 | |
|
10t |
Φ50 |
Φ40 |
Φ138 |
M20*1.5 |
17 |
35 |
74 |
134.5 |
20.55 |
|
20,25t |
Φ65 |
Φ50 |
Φ165 |
M24*1.5 |
25 |
50 |
86.1 |
171 |
20.55 |
|
30t |
Φ75 |
Φ50.8 |
Φ165 |
M30*1.5 |
25 |
65 |
86.1 |
176 |
21 |
|
40t |
Φ85 |
Φ76.2 |
Φ165 |
M40*1.5 |
25 |
65 |
95.8 |
221 |
25.4 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631767 | 輪輻式傳感器：額定載荷 Rated capacities(Emax)：10,20,25,30,40t；靈敏度 Sensitivity：3.0±0.003 mV/V；綜合誤差 Total error：±0.05 %F.S；蠕變(30分鐘)Creep(30min)：±0.05 %F.S；零點平衡 Zero balance：±1 %F.S；零點溫度影響 TCO：±0.02 %F.S/10℃；輸出溫度影響 TC SPAN：±0.02 %F.S/10℃；輸入阻抗 Input resistance：400 ±10 Ω(ohms)；輸出阻抗 Output resistance：352 ±2 Ω(ohms)；絕緣電阻 Insulation resistance：≥5000 MΩ；溫度補償范圍 Temperature range,compensated：-10～+40℃；工作溫度范圍 Temperature range,operating：-30~+70 ℃ 30t,40t；安全過載 Maximum safe overload：150 %F.S, 120 %F.S；極限過載 Ultimate overload：250 %F.S, 200 %F.S；推薦激勵電壓 Excitation,recommend：10~12 V DC；最大激勵電壓 Excitation,maximum：15 V DC；防封等級 Protection Class：IP67；材質 Construction：合金鋼Alloy Steel；電纜 Cable：Length:12m Diameter:φ6mm，；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
